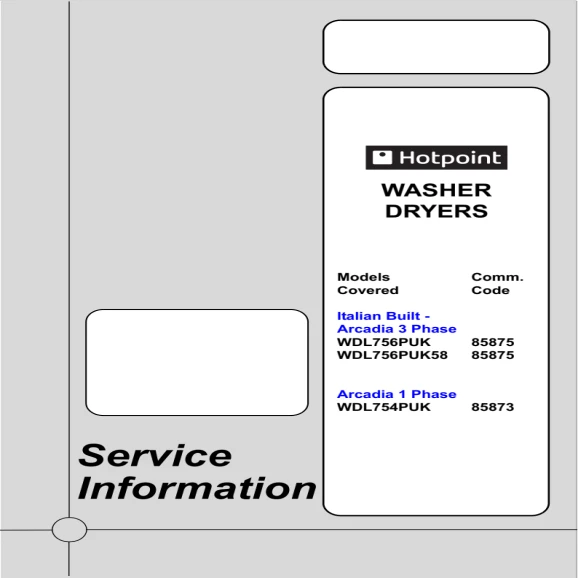

Hotpoint WDL756PUK Service Manual

Description

Document Information:

• Language: English
• Format: PDF
• Pages: 35-page

Content: Hotpoint WDL756PUK Service Manual

1. Safety & Servicing Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Serial Number / Industrial Code Explanation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Introduction Dates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4. Model Number Definition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6. Fault Codes and Possible Causes / Error Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 – 10

7. Dismantling Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 – 14

8. Controls, Options, Programmes, Drying & Drying Process . . . . . . . . . . . . . . . . . . . . . 15 – 24

9. Wiring Details

   1. 3 Phase – WDL756 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 – 27

   2. Single Phase – WDL754 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 – 30

10. Controls Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 – 32

11. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 – 34

This Hotpoint WDL756PUK repair manual is for the following washer-dryer models:

1. Italian Built – Arcadia 3 Phase
   1. WDL756PUK
   2. WDL756PUK58
2. Arcadia 1 Phase
   1. WDL754PUK
